经常接触建筑施工的都知道挡土墙是什么?但是没接触过一般不知道,今天小编来聊一聊,它是什么呢?下面一起看一下吧。

挡土墙是路基常见的支挡结构,根据其所处位置和结构形式等的不同分为不同类型。

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

各部分的名称

在挡土墙横断面中,与被支承土体直接接触的部位称为墙背;

与墙背相对的、临空的部位称为墙面;

与地基直接接触的部位称为基底;

与基底相对的、墙的顶面称为墙顶;

基底的前端称为墙趾;

基底的后端称为墙踵。

应用范围

路基在遇到下列情况时可考虑修建挡土墙

1. 陡坡地段;

2. 为避免大量挖方及降低边坡高度的路堑地段;

3. 可能产生塌方、滑坡的不良地质地段;

4. 高填方地段;

5. 水流冲刷严重或长期受水浸泡的沿河路基地段;

6. 为节约用地、减少拆迁或者少占用农田的地段;

7. 为保护重要建筑物、生态环境或其他特殊需要的地段。

挡土墙的分类

按挡土墙的位置来分划分:

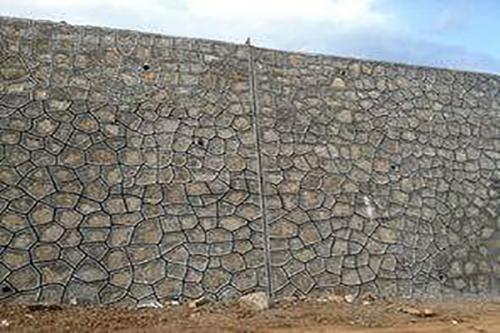

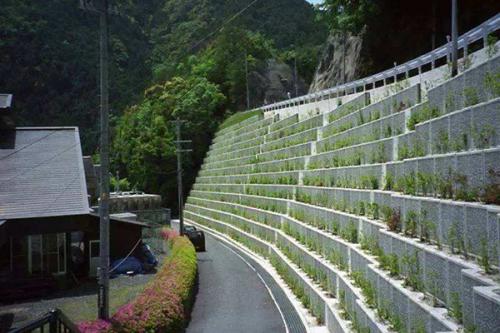

路堑挡土墙:设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定的山坡,同时可减少挖方数量,降低挖方边坡的高度。

挡土墙是什么?  第1张

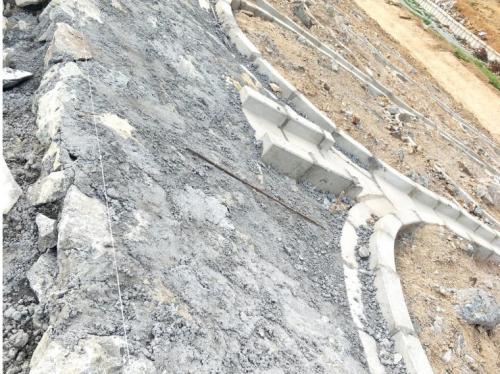

路肩挡土墙:设置在路肩部位,墙顶是路肩的组成部分,其用途与路堤墙相同。它还可以保护临近路线的既有的重要建筑物。

挡土墙是什么?  第2张

路堤挡土墙:设置在高填土路提或陡坡路堤的下方,可以防止路堤边坡或路堤沿基底滑动,同时可以收缩路堤坡脚,减少填方数量,减少拆迁和占地面积。

挡土墙是什么?  第3张

山坡挡土墙:设置在路堑或路堤上方,用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。

挡土墙是什么?  第4张

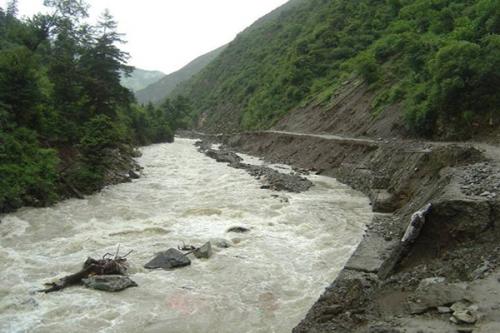

浸水挡土墙:沿河路堤,在傍水的一侧设置挡土墙,可以防止水流对路基的冲刷和侵蚀,也是减少压缩河床的有效措施。

挡土墙是什么?  第5张

按照挡土墙的结构形式划分(这里只涉及几种常见的挡土墙):

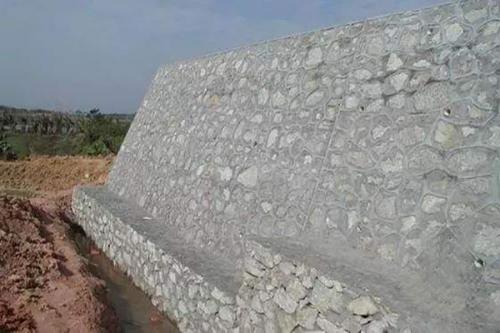

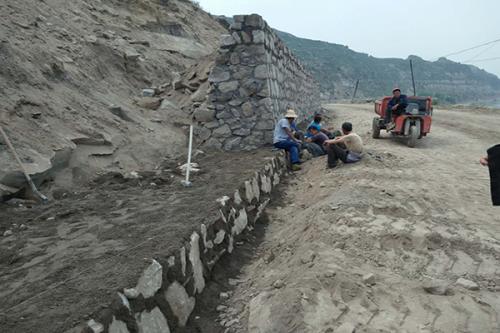

重力式挡土墙:是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。

挡土墙是什么?  第6张

常见的重力式挡土墙高度一般在5~6 m以下,大多采用结构简单的梯形截面形式,对于超高重力式挡土墙(一般指6m以上的挡墙)即有半重力式、衡重力式等多种形式。

薄壁式挡土墙:包括悬臂式挡土墙和扶壁式挡土墙两种;一般墙高6m以内采用悬臂式,6m以上采用扶壁式。

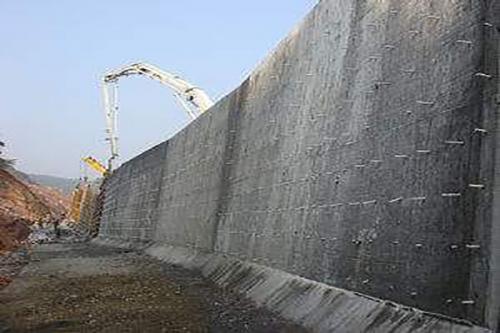

◆ 悬臂式挡土墙:是由立板(墙面板)和底板(墙趾板和墙踵板)两部分组成

挡土墙是什么?  第7张

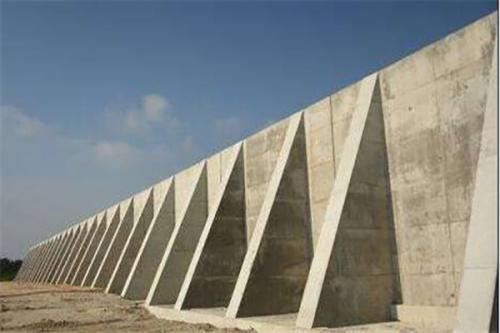

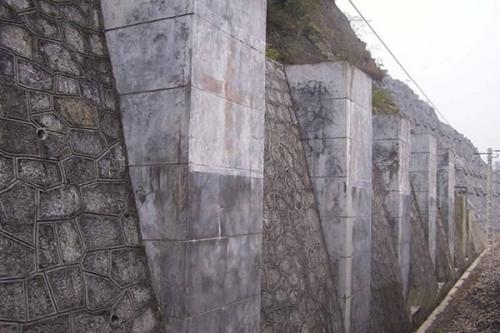

◆ 扶壁式挡土墙:当挡土墙的墙高h>10m时,为了增加悬臂的抗弯刚度,沿墙长纵向每隔0.8~1.0m,设置一道扶壁。

挡土墙是什么?  第8张

锚定式挡土墙:包括锚杆式和锚定板式两种

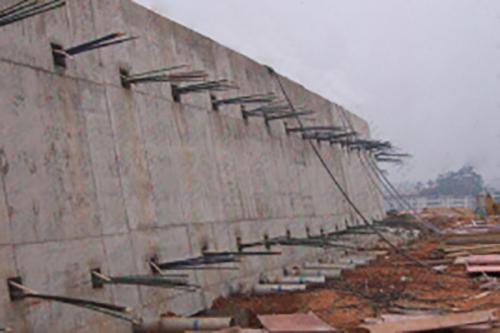

◆ 锚杆式挡土墙:是由预制的钢筋混凝土立柱、挡土板构成墙面,与水平或倾斜的钢锚杆联合组成。锚杆的一端与立柱连接,另一端被锚固在山坡深处的稳定岩层或土层中。

挡土墙是什么?  第9张

◆ 定板式挡土墙:是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构。

挡土墙是什么?  第10张

加筋土挡土墙:是在土中加入拉筋,利用拉筋与土之间的摩擦作用,改善土体的变形条件和提高土体的工程特性,从而达到稳定土体的目的。由面板、拉筋组成,依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。

上面就是挡土墙的各种类型,非常感谢大家的阅读和观看,希望对大家有帮助,如果您有什么不懂的,欢迎联系我们的工作人员,期待我们以后的合作。
