无论是路面铺装还是桥面铺装,都离不开沥青混合料的使用,它包括沥青混凝土、沥青碎石、抗滑表层等几种类型,其施工工艺流程为施工前的准备工作,沥青混合料的拌和与运输、摊铺、压实等过程。
施工前的准备工作
确定料源及进场材料的质量检验:沥青、石料、砂、石屑、矿粉
拌合设备的选择及场地布置
1、拌合厂的设置必须符合国家有关环境保护、消防、安全等规定。
2、拌合厂与工地现场距离应充分考虑交通堵塞的可能,确保混合料的温度下降不超过要求,且不致因颠簸造成混合料离析。
3、拌合厂应具有完备的排水设施,各种集料必须分隔贮存,细集料应设防雨顶棚,料场及场内道路应作硬化处理,严禁泥土污染集料。
4、沥青混合料可采用间歇式拌合机或连续式拌合机拌制。
施工机械检查:对拌合与运输设备、洒油车、矿料洒布车、摊铺机和压路机的规格、性能、液压系统进行检测与检查。
修筑试验路段:确定合适的拌合时间和温度,摊铺的温度和速度;压实机械的合理组合,压实温度及压实方法;松铺系数;合适的作业长度。
沥青混合料的拌合
间歇式沥青搅拌机
1、集料进场宜在料堆顶部平台卸料,经推土机推平后,铲运机从底部按顺序竖直装料,减小离料离析。
2、沥青混合料的生产温度应符合5.2.2的要求,烘干集料的残余含水量不得大于1%,每天开始几盘集料应提高加热温度,并干拌几锅集料废弃,再正式加沥青拌合混合料。
3、沥青混合料拌合时间根据具体情况经试拌确定,以沥青均匀裹覆集料为度,间歇式拌合机每盘的生产周期不宜少于45S(其中干拌时间不少于5-10S)。改性沥青和SMA混合料的拌合时间应适当延长。
4、沥青混合料出厂是应逐车检测沥青混合料的重量和温度,记录出厂时间,签发运料单。
沥青混合料运输
热拌沥青混合料宜采用较大吨位的运料车运输,但不得超载运输,或急刹车、急弯掉头使透层、封层造成损伤。运料车的运力应稍有富余,施工过程中摊辅机前方应有运料车等候。宜待等候的运料车多于5辆后开始摊铺。
运料车每次使用前后必须清扫干净,在车厢板上涂一薄层防止沥青粘结的隔离剂或防粘剂,但不得有余液积聚在车厢底部。从拌和机向运料车上装料时,应多次挪动汽车位置,平衡装料,以减少混合料离析。运料车运输混合料宜用苫布覆盖保温、防雨、防污染。
运料车进入摊铺现场时,轮胎上不得沾有泥土等可能污染路面的脏物。沥青混合料在摊铺地点凭运料单接收,若混合料不符合施工温度要求,或已经结成团块、已遭雨淋的不得铺筑。
摊铺过程中运料车应在摊辅机前l00mm~300mm处停住,空挡等候,由摊辅机推动前进开始缓缓卸料,避免撞击摊辅机
粘层油:双层式或三层式热拌热铺沥青混合料路面的沥青层之间;水泥混凝土路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层,都必须喷洒粘层油。
1、粘层油宜采用沥青洒布车喷洒,并选择适宜的喷嘴,洒布速度和喷洒量保持稳定。当采用机动或手摇的手工沥青洒布机喷洒时,必须由熟练的技术工人操作,均匀洒布。气温低于l0℃时不得喷洒粘层油,寒冷季节施工不得不喷洒时可以分成两次喷洒。路面潮湿时不得喷洒粘层油,用水洗刷后需待表面干燥后喷洒。
2、喷洒的粘层油必须成均匀雾状,在路面全宽度内均匀分布成一薄层,不得有洒花漏空或成条状,也不得有堆积。喷洒不足的要补洒,喷洒过量处应予刮除。喷洒粘层油后,严禁运料车外的其他车辆和行人通过。
3、粘层油宜在当天洒布,待乳化沥青破乳、水分蒸发完成,或稀释沥青中的稀释剂基本挥发完成后,紧跟着铺筑沥青层,确保粘层不受污染。
混凝土摊铺
热拌沥青混合料应采用沥青摊铺机摊铺。摊辅机的受料斗应涂刷薄层隔离剂或防粘结剂。
铺筑高速公路、一级公路沥青混合料时,一台摊铺机的铺筑宽度不宜超过6m(双车道)~7.5m(3车道以上),通常宜采用两台或更多台数的摊铺机前后错开10m~20m成梯队方式同步摊铺,两幅之间应有30mm~60mm左右宽度的搭接,并躲开车道轮迹带,上下层的搭接位置宜错开200mm以上。
摊铺机开工前应提前0.5~1h预热熨平板不低于100℃。铺筑过程中应选择熨平板的振捣或夯锤压实装置具有适宜的振动频率和振幅,以提高路面的初始压实度。
摊铺机必须缓慢、均匀、连续不间断地摊铺,不得随意变换速度或中途停顿,以提高平整度,减少混合料的离析。摊铺速度宜控制在2~6m/min的范围内。对改性沥青混合料及SMA混合料宜放慢至1~3m/min。
摊铺机应采用自动找平方式,下面层或基层宜采用钢丝绳引导的高程控制方式,上面层宜采用平衡梁或雪橇式摊铺厚度控制方式,中面层根据情况选用找平方式。
沥青路面施工的最低气温应符合相关要求,寒冷季节遇大风降温,不能保证迅速压实时不得铺筑沥青混合料。热拌沥青混合料的最低摊铺温度根据铺筑层厚度、气温、风速及下卧层表面温度相关要求。每天施工开始阶段宜采用较高温度的混合料。沥青混合料的松铺系数应根据混合料类型由试铺试压确定。

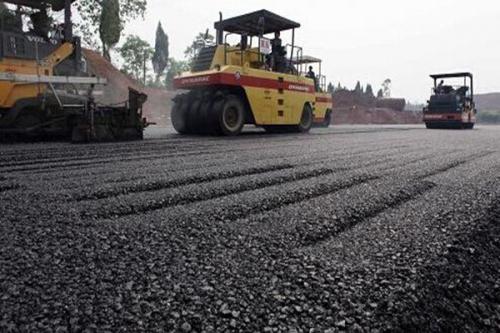

沥青混合料的压实
沥青路面施工应配备足够数量的压路机,选择合理的压路机组合方式及初压、复压、终压(包括成型)的碾压步骤,以达到最佳碾压效果。高速公路铺筑双车道沥青路面的压路机数量不宜少于5台。施工气温低、风大、碾压层薄时,压路机数量应适当增加。
压路机应以慢而均匀的速度碾压,压路机的碾压速度应符合表5.7.4的规定。压路机的碾压路线及碾压方向不应突然改变而导致混合料推移。碾压区的长度应大体稳定,两端的折返位置应随摊铺机前进而推进,横向不得在相同的断面上。
压路机碾压速度(km/h):
沥青混合料的初压应符合下列要求:
1、初压应在紧跟摊铺机后碾压,并保持较短的初压区长度,以尽快使表面压实,减少热量散失。
2、通常宜采用钢轮压路机静压1~2遍。碾压时应将压路机的驱动轮面向摊铺机,从外侧向中心碾压,在超高路段则由低向高碾压,在坡道上应将驱动轮从低处向高处碾压。
3、初压后应检查平整度、路拱,有严重缺陷时进行修整乃至返工。
复压应紧跟在初压后进行,并应符合下列要求:
1、复压应紧跟在初压后开始,且不得随意停顿。压路机碾压段的总长度应尽量缩短,通常不超过60~80m。采用不同型号的压路机组合碾压时宜安排每一台压路机作全幅碾压。防止不同部位的压实度不均匀。
2、密级配沥青混凝土的复压宜优先采用重型的轮胎压路机进行搓揉碾压,以增加密水性,其总质量不宜小于25t,吨位不足时宜附加重物,使每一个轮胎的压力不小于15kN,冷态时的轮胎充气压力不小于0.55Mpa,轮胎发热后不小于0.6MPa,且各个轮胎的气压大体相同,相邻碾压带应重叠1/3~1/2的碾压轮宽度,碾压至要求的压实度为止。
3、对粗集料为主的较大粒径的混合料,尤其是大粒径沥青稳定碎石基层,宜优先采用振动压路机复压。厚度小于30mm的薄沥青层不宜采用振动压路机碾压。 当采用三轮钢筒式压路机时,总质量不宜小于12t,相邻碾压带宜重叠后轮的1/2宽度,并不应少于200mm。
终压应紧接在复压后进行,如经复压后已无明显轮迹时可免去终压。终压可选用双轮钢筒式压路机或关闭振动的振动压路机碾压不宜少于2遍,至无明显轮迹为止。
碾压轮在碾压过程中应保持清洁,有混合料沾轮应立即清除。对钢轮可涂刷隔离剂或防粘结剂,但严禁刷柴油。当采用向碾压轮喷水(可添加少量表面活性剂)的方式时,必须严格控制喷水量且成雾状,不得漫流,以防混合料降温过快。轮胎压路机开始碾压阶段,可适当烘烤、涂刷少量隔离剂或防粘结剂,也可少量喷水,并先到高温区碾压使轮胎尽快升温,之后停止洒水。轮胎压路机轮胎外围宜加设围裙保温。
压路机不得在未碾压成型路段上转向、调头、加水或停留。在当天成型的路面上,不得停放各种机械设备或车辆,不得散落矿料、油料等杂物。
接缝
1、沥青路面的施工必须接缝紧密、连接平顺,不得产生明显的接缝离析。上下层的纵缝应错开l50mm(热接缝)或300~400mm(冷接缝)以上。相邻两幅及上下层的横向接缝均应错位lm以上。接缝施工应用3m直尺检查,确保平整度符合要求。
2、摊铺时采用梯队作业的纵缝应采用热接缝,将已铺部分留下l00~200mm宽暂不碾压,作为后续部分的基准面,然后作跨缝碾压以消除缝迹。
3、当半幅施工或因特殊原因而产生纵向冷接缝时,宜加设挡板或加设切刀切齐,也可在混合料尚未完全冷却前用镐刨除边缘留下毛茬的方式,但不宜在冷却后采用切割机作纵向切缝。加铺另半幅前应涂洒少量沥青,重叠在已铺层上50~l00mm,再铲走铺在前半幅上面的混合料,碾压时由边向中碾压留下100~150mm,再跨缝挤紧压实。或者先在已压实路面上行走碾压新铺层l50mm左右,然后压实新铺部分。
