圆管涵施工工艺

山东茂隆新材料 2023-03-27 1157


圆管涵的施工工艺有哪些呢?今天小编来聊一聊,下面一起看一下吧。

施工工艺

(一)基坑开挖与垫层施工

1、基坑放样

根据设计图纸和圆管涵的中心及纵、横轴线,用仪器进行基坑放样。现场工程师负责校核及桩位的保护,应在纵横轴线上、基坑边桩以外设控制桩,每侧两个,供施工中随时校核放样用。

2、基坑开挖

用水准仪测量高程,控制开挖深度,开挖尺寸比圆管涵基础宽出50cm。

基坑开挖用人工配合挖掘机进行,开挖至设计标高上20~30厘米时,改用人工清理至设计标高,整平后检查基坑平面尺寸、位置、标高是否符合图纸设计,合格后进行下步工序。

3、垫层施工

基坑工程开挖工作完成后,先进行基础垫层施工,分层回填砂砾并夯实,压实度满足规X和设计发展要求。砂砾垫层应为压实连续材料层,不得有离析现象。

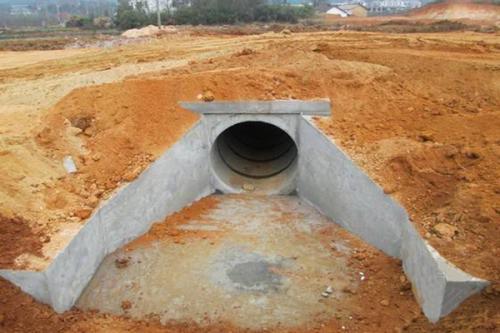

圆管涵施工工艺  第1张

(二)基础施工

1、基础放样

基坑挖好后,应重新放设涵洞的纵、横轴线,同时用全站仪对基础平面尺寸进行准确的细部放样。用水准仪对涵洞进行分段找平,分段钉水平桩,控制基底和基础顶标高。

2、混凝土管座

混凝土应由搅拌站搅拌。混凝土中使用的砂、石、水泥应符合 X 条的要求。按施工图纸和技术规的要求浇筑管座根底。管基分两次进行浇筑,先浇筑质量底下一个部分,注意学生预留管基厚度与安放管节座浆混凝土2~3cm, 待安放管节后再浇筑管底以上分析部分。

(三)钢筋混凝土圆管的预制

1、管节由监理工程师认可的预制厂制作。

管节所用材质和结构与设计一致并满足规范要求。管节所用混凝土及原材料满足规范与设计要求。

2、钢筋混凝土圆管成品应符合下列要求。

管节端面应平整并与其轴线垂直,斜交管涵进出水口管节的外端面应按斜交角进行处理,内外管壁应平直圆滑;如有蜂窝,每处面积不得大于30×30mm2,深度不得超过10 mm,总面积不超过全面积的1%并不得露筋,蜂窝处应修补完善后方可使用。

钢筋混凝土圆管的安装及浇筑剩余基础混凝土

安装管节采用汽车吊吊运,人工配合安装,安装时从下游开始,使接头面向上游,每节涵管应紧贴于基座上,使管节受力均匀;所有管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证内壁齐平,管内清洁无脏物,无多余的砂浆及其它杂物。管节安装完成后,浇筑剩余基础混凝土。安装时应注意以下事项:

1)应注意按涵顶填土高度取用相应的管节。

2)各管节应顺流水坡度安装平顺,管节必须垫稳坐实,管道内无遗留泥土等杂物。

3)管节沉降缝与基础沉降缝的端面严格一致,确保无犬牙交错现象,非沉降缝的管节接缝,尽量顶紧。

4)圆管在运输、装卸及安装过程中严防碰撞,避免管节损坏或产生裂纹。

5)接缝宽度不大于10mm并用1:3水泥砂浆抹带,形成密封层。

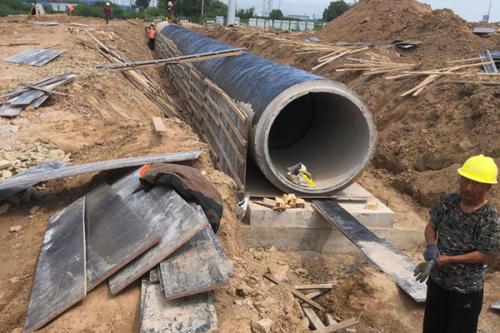

圆管涵施工工艺  第2张

(五)沉降缝施工

涵洞洞身、洞身与端翼墙、泄床与端翼墙交接处必须设置沉降缝,具体位置取决于结构和地基土的状况。

1、沉降缝设置

沉降缝在中央分隔带中心设一道,然后向两侧每隔3--5米设一道。应设于路基中间及行车线外的适当位置。沉降缝垂直于洞体的轴线,要求洞体和钢筋与基础一起断开。

2、沉降缝的施工方法

每道圆管涵设置沉降缝3~4道,沉降缝必须贯穿整个断面(包括基础)。沉降缝的施工,做到缝两边的构造能自由沉降,又能严密防水。

沉降缝的具体施工方法如下:

1)基础部分

采用沥青木板预留,沉降缝内用砂子填实 , 也可将沥青木板留下,作为防水之用。

2)涵身部分

涵身沉降缝宽1~1.5厘米,缝外侧以热沥青浸制的麻絮填塞,用直径2厘米麻绳绕沉降缝一周,外包四层沥青浸制麻布,用粗铁丝绑扎结实。

3、沉降缝的施工质量要求

沉降缝端面应整齐、方正,基础和涵体上下不得错开,应通过,塞紧填塞。

(六)涵洞进出水口

圆形涵洞进出口的主要工程为砌块,包括渠底铺设和其他进出口处理工程。

涵洞出入口的沟床整理顺直,与上、下排水系统(路基边   沟)连接圆顺、稳固,保证流水顺畅,避免损害路堤。施工中应注意:

1)砂浆严格按配合比拌和,标号不小于设计值,拌和时间不少于   2min, 拌和均匀。

2)砌筑时砌块错缝,坐浆挤缝,嵌紧后砂浆饱满无空洞现象。

3)外圈定位和转角处,选择形状方正、较大的片石,并长短相向与里层片石咬接。

4)较大的片石用于社会下层,砌筑时选择不同形状和尺寸进行较为缺乏合适的片石,敲除尖锐问题突出重要部分,不得用高于砂浆砌缝的小石块在下面支垫。

5)砌缝不大于  2cm,且无干缝、死缝。

(七)台背回填与涵洞填土:

经检验证实圆涵安装及接缝符合要求,并且砌体砂浆或混凝土强度达到设计强度的75%,方可进行回填作业。

台背填土按规定进行施工。台背回填工程材料可以采用不同石灰企业稳定土,石灰含量为8%,锥坡填土与台背填土同时进。

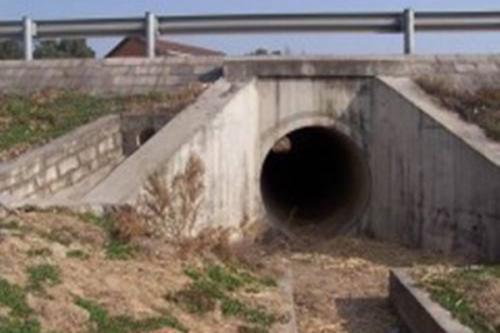

圆管涵施工工艺  第3张

以上就是今天的内容,感谢大家的阅读和观看,希望对大家有帮助,如果您有什么不懂的,欢迎联系我们的工作人员,我们将竭诚为您服务,期待我们以后的合作。
