一文看懂框架梁如何施工

山东茂隆新材料 2023-07-31 2578


今天小编要和大家聊一聊框架梁的施工方法,大家一起来看看吧。

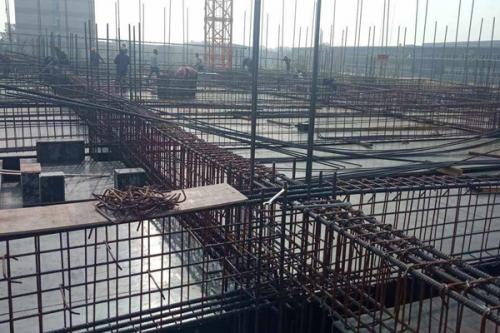

一文看懂框架梁如何施工  第1张

1.框架梁放样

根据锚孔放样程序和方法,将框架梁的纵、横梁中线及边线进行标注,并使用绳线进行交叉拉紧。

2.基坑开挖

人工开挖方式被用于框架梁基础的建设,根据放出的线进行沟槽的开挖。在石质地段,我们会使用风镐进行开凿,对超挖部分采用与框架相同标号的混凝土进行调整,以满足设计要求的坡面。土质基底必须经过平整夯实,并经过合格检查后才能进行下一道工序的施工。如果基坑内有水,我们会先将水排走,确保在无水条件下进行基槽的施工。

3.钢筋制作及安装

钢筋在加工场进行统一加工后,会用汽车将其运输到施工现场并进行集中绑扎。钢筋的规格和尺寸必须符合设计的要求,并且表面必须保持清洁无锈蚀。在绑扎钢筋时,要求保持水平和垂直,并且钢筋之间的间距和保护层必须符合设计和规范要求。钢筋的接头应该错开,并且同一截面上的接头数量不得超过总根数的一半,而且具有焊接接头的截面之间的距离不能小于1米。如果出现框架梁钢筋与锚杆之间的干扰,可以适当调整框架梁钢筋,使锚杆尾部与框架梁钢筋焊接成一个整体。

(1)先进行竖梁的施工,同时在接点处预留横梁的钢筋,在竖梁形成后,进行横梁的施工。

(2)在施工安置框架钢筋之前,需要先清理框架基础底部的碎石杂物,确保基础紧密,并在底部垫上一层由1:3比例的水泥和砂浆混合而成的垫层。

(3)在斜坡上安装短钢筋锚钉,并准备好与混凝土保护层厚度相同的砂浆垫块。

(4)将钢筋捆扎好,用砂浆块垫起,与坡面保持一定的间隔,并与短钢筋锚牢连接。

4.立模

(1)根据设计尺寸,使用木模板或钢模板进行拼装,以建造模板的形式出现。在曲线段上,每隔5米放置一个控制点挂线进行施工,以确保线形顺畅,符合施工要求。

在立模之前,首先检查钢筋骨架的施工质量,并记录下来,然后才能立模板。

(2)在模板支撑之前,必须检查钢筋骨架的施工质量,并记录好一切事项,才能开始立模板。

(3)模板的表面应涂抹脱模剂,并确保模板的接合部平整、牢固,同时保持净空尺寸的准确性,同时还需满足设计要求并具备美观的外观。

(4)为了防止浆料流失和模板变形,需要使用脚手架钢杆将模板固定在基础上,并确保模板底部与基础紧密贴合。

(5)在横向每隔4个框架和框架梁中部设置伸缩缝,伸缩缝宽为2厘米,缝内填塞沥青麻筋,并用竹胶板将伸缩缝与框架梁隔开。

(6)对立模质量进行检查,并确保进行原始质检记录。

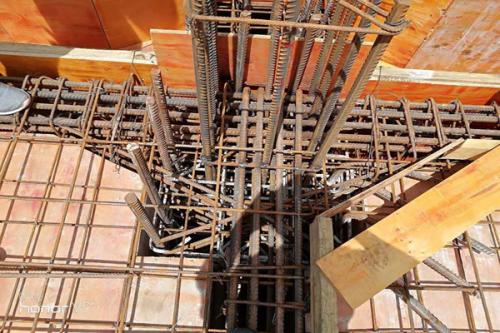

一文看懂框架梁如何施工  第2张

5.浇筑混凝土

可以使用吊车或泵车将混凝土倒入模具,从低处向高处进行浇筑。同时使用插入式振捣棒进行振捣,以确保混凝土不再下沉,无气泡冒出,表面平整。锚头应与框架梁同时浇筑。

6.拆模、养护

当框架梁混凝土强度达到2.5Mpa时,可以拆除模板。在拆除模板后,应立即使用土工布和塑料薄膜覆盖混凝土,并进行洒水养护,养护时间不得少于7天。

7.框架梁内克土植草、栽种灌木

(1)框架梁内种植的灌木主要选择紫穗槐,因为它适应当地环境并且容易存活。每个灌木之间的距离为0.6米,每个灌木窝种植2株,采用穴位种植法。整个坡面采用植草方式进行防护。

(2)在进行种植之前,必须先清理坡面,将杂物清除干净,并且按照规定的要求将其平行放置在路肩上,以确保整洁和美观。在选择种植时应优先考虑阴雨或多云的天气条件,种植完成后要恢复坡面的平整,并且及时进行草坪的种植,并进行适时的浇水养护。

(3)土质边坡框架梁内的种植土量不足,而岩质路堑和粗颗粒土路堤边坡需要添加外来土壤,特别是粗颗粒土外来土壤的厚度不能小于20厘米。

(4)根据《铁路工程绿色通道建设指南(铁总建设〔2013〕94号)》,要求乔木的地径不小于3cm,灌木的高度不得低于0.5m,丛生灌木的枝条数量不得少于3根。同时,成活率应保持在80%以上,并对未成活的树木进行适时的补种。此外,草地(植被)的覆盖率应保持在85%以上。

8. 施工要求

(1)锚杆框架梁使用了C35等级的混凝土进行现浇施工,其水泥采用了P.042.5级的普通硅酸盐水泥。

(2)锚杆的钢筋选用HRB400级别的热轧钢筋,锚杆的钢筋连接采用对接焊工艺,进行双面焊接,焊接的长度要不少于钢筋直径(d)的5倍,若进行面对面的焊接,则焊接的长度要不小于钢筋直径(d)的10倍。

(3)框架梁的施工应先进行放线,确保位置和尺寸符合设计要求。框架梁的纵横梁应与坡面紧密贴合,开挖坡面时应进行凿平和嵌补垫平的处理。框架梁和锚梁采用全断面嵌入式施工,确保顶面与边坡面平齐。梁的背面与槽底面应紧密贴合,凹凸不平的地方可使用水泥浆或混凝土填充,以确保梁受力均匀。

(4)为了方便养护和检查,我们在合适的位置设置了一个宽1米,厚度在0.5-0.8米之间的阶梯形踏步。

(5)当边坡地下水发育或受表水影响而失稳时,应采用仰斜排水孔、边坡渗沟或支撑渗沟等辅助措施引排地下水,以保持框架梁纵梁的稳定。

(6)在施工前,应先清理坡面上的浮土,填补坑洼,使坡面基本平整。如果坡面的某些部分松软,需要挖除并用混凝土进行修补。

9. 质量检验

(1)施工前,必须对进场的原材料(包括水泥、砂、碎石、沥青麻筋等)进行合格检测。

(2)在混凝土浇筑过程中,必须严格按照施工配合比进行施工,以确保混凝土的质量和性能。

(3)在冬季施工期间,混凝土的模具温度不得低于5ºC;而在夏季施工期间,模具温度不能超过30ºC。

(4)必须要求混凝土的捣固人员是经验丰富的混凝土工。

(5)浇筑混凝土后,应立即采取有效的养护措施,例如覆盖和洒水。

(6)拆除模具前,混凝土的核心部分和表面以及表面与环境之间的温度差异不得超过20ºC,只有当混凝土内部开始冷却时,才能进行模具的拆除。

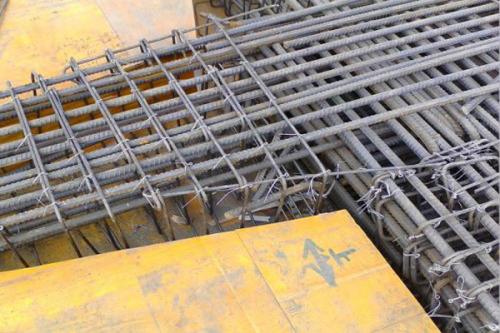

一文看懂框架梁如何施工  第3张

这里是今天的内容,感谢大家的阅读和观看,希望对大家有所帮助,欢迎大家随时打电话咨询。
