揭秘沥青麻筋在混凝土挡土墙中的施工技巧

山东茂隆新材料 2023-11-11 1857


想了解混凝土挡土墙中沥青麻筋的施工方法吗?小编今天来给大家分享一下,请大家继续阅读。

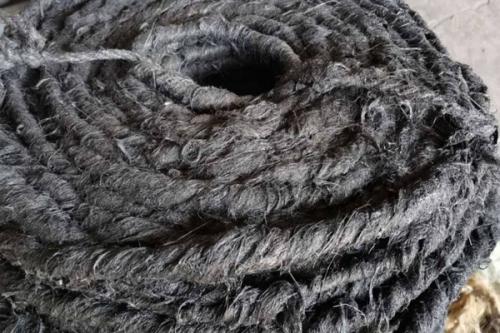

揭秘沥青麻筋在混凝土挡土墙中的施工技巧  第1张

一、准备工作

1、在挡墙基础开挖之前,需要进行现场准备工作,包括设置必要的排水设施和开设排水和截水沟。施工现场必须保证畅通的道路、充足的供水和电力,并确保场地平整。

2、材料准备:所需材料已充分准备好并按批次运至现场前进行严格检验,合格后方可进场。钢管、扣件、模板等周转材料配备齐全。

3、人员准备:根据进度计划要求,合理安排施工作业工人的进场人数,并确保施工人员在上岗作业之前接受了一级教育和必要的岗前培训。

4、技术准备: 在挡土墙施工之前,应仔细审查设计图纸、图册和相关规范,以列出与施工中可能存在的质量和安全隐患相对应的预防措施。

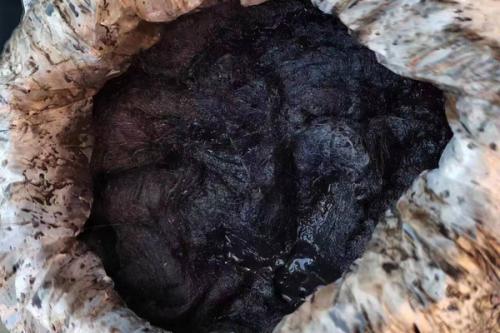

揭秘沥青麻筋在混凝土挡土墙中的施工技巧  第2张

二、施工流程及施工要点

1、施工流程

首先进行准备工作,包括测量放线、基础开挖和桩头处理。然后进行基坑验收,施工C30刚性垫层,制作和安装模板,设置墙体泄水孔预埋件。接着进行混凝土浇筑,拆除模板并进行养护。然后设置墙背过滤层,进行墙背回填,并进行实体验收。

2、施工技术要求

(1)根据《17J008 挡土墙》图集P73上的设计图纸,选择适合的挡墙型号。所选型号必须提前进行钢筋制作,并附加扩展基础。

(2)基础开挖时应根据设计图纸指示进行土方开挖,严格控制开挖深度,严禁超挖。同时,需要对基础开挖后的基底进行处理,确保其平整并且土质紧实。另外,必须在基础周围设置排水沟和排水井,以防止地下水和降雨水浸泡基础。

(3)在进行基础开挖后,应立即对桩基桩头进行凿除,以使其达到设计标高,并清理桩头上的建筑渣滓,同时及时封闭基层。

(4)挡土墙基础的埋深不得少于800毫米,而墙趾的顶部覆盖厚度不得小于200毫米。

(5)在墙身沿着路线方向,每隔10-20米设置一个变形缝,缝宽为20-30毫米。缝内的内、外、顶三边填充沥青麻筋或沥青木板,并确保填充的深度不低于150毫米。

(6)在挡墙的背面设置一层全长全高的反滤层,可以使用袋装碎石或砂砾石作为材料,厚度为300mm,反滤层沿墙身每隔2-3m设置一次。在反滤层上按照梅花形状布置泄水孔,每个泄水孔的孔径大约为100mm,使用PVC塑料排水管进行排水。为了保证泄水孔通畅,排水管应该保持无堵塞状态,排水坡度应为5%。在墙身距离地面200mm的位置设置第一个泄水孔。

(7)为确保挡土墙施工过程中其本身的稳定性,施工期间必须及时回填夯实墙背,使填土面与墙体顶面之间的高差不得超过1米。

(8)挡土墙倾斜基底的施工必须严格遵循设计要求,不能随意改变坡度的缓陡程度。

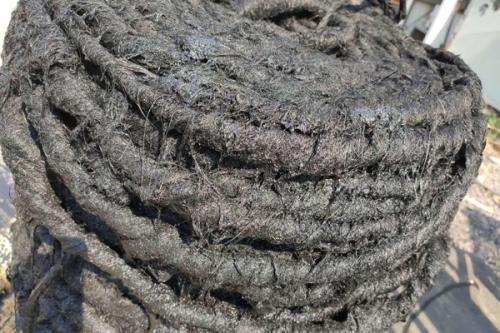

揭秘沥青麻筋在混凝土挡土墙中的施工技巧  第3张

3、施工要点

(1)墙体模板采用复合木模板拼装。根据挡墙的高度,施工方法分为一次立模到顶、二次立模和三次立模。考虑到墙体较厚,在浇筑混凝土之前需要对模板进行充分加固。在混凝土浇筑过程中,还应安排1-2名木工专人负责加固预埋泄水孔管。

(2)在进行混凝土灌注时,应从底部开始分层均匀进行。每一层的厚度一般为30cm。使用插入式振捣棒进行振捣,振捣棒的移动距离不应超过其作用范围半径的1.5倍(振动棒之间的距离为30cm)。同时,振捣棒与侧模板之间应保持5~10cm的距离,切勿漏振或过振。在混凝土浇筑过程中,如果表面出现过多的泌水,应及时排除水分或采取逐层减水的措施。当混凝土的密实程度的落差高度大于两米时,应采取溜槽等适当的减速措施,以防止混凝土产生离析。

(3)一旦混凝土浇筑完成并达到一定强度,必须立即进行充分的水洒养护,养护期间应至少为7天。

(4)在进行挡墙施工时,必须严格遵循设计图纸和图集的要求,不得私自进行修改。同时,要严格控制挡墙的线条,以确保其平整、美观。

三、质量要求

1、模板的安装必须牢固,不能出现松动、跑模、下沉等情况。拼接处必须严密,不能有任何漏浆的情况,在浇筑混凝土之前,必须清除模板内的杂物,并且要均匀地涂刷模板隔离剂。

2、混凝土的浇筑应该进行振捣以达到密实的效果,同时要求混凝土表面的蜂窝和麻面的面积不可超过0.5%,并且其深度不得超过15mm。

3、泄水孔无堵塞,并按照图集中指示保留。在进行混凝土浇筑时,木工值班人员应仔细观察预留孔洞的情况,一旦发现有变形或移位,应立即停止浇筑,并修正预留孔洞的位置后再继续进行浇筑。

4、只有当混土强度达到设计强度标准值的75%以上时,才可以拆除侧模。在模板拆除过程中,不能采取硬砸或硬懂的方式,以免损坏混凝土表面和棱角。应该特别注意保护成品的完整性。

5、伸缩缝应该垂直整齐,连接顶部和底部。

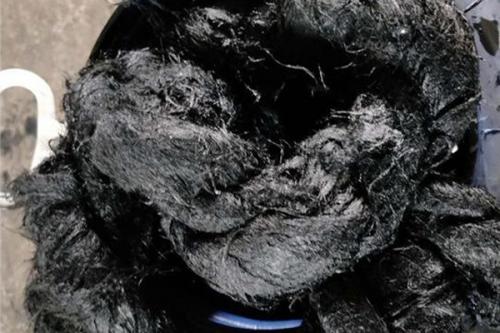

揭秘沥青麻筋在混凝土挡土墙中的施工技巧  第4张

四、安全文明施工

1、在进场前,施工作业人员必须接受三级教育以及必要的岗前培训。所有进入施工场地的人员必须佩戴安全帽,违反者将被强制执行违章处罚制度。

2、每天都应该进行班前的安全交底工作,而安全员则需每天进行检查巡视,发现问题后必须立即进行整改。

3、施工过程中,必须严格遵守相关规定,规范使用用电设备。所有电闸内的开关和电器必须完好无损,并且配备有防漏电装置,接线必须由专业电工进行操作。所有接触装置必须灵敏可靠,绝缘良好,没有灰尘、杂物,并且固定牢固。

4. 酒后禁止参与作业,一经发现立即离开现场。

5、施工过程中产生的废料、石料碎屑等建筑垃圾应集中堆放,便于集中妥善处理避免环境污染

6、现场模板、钢管扣件等周转材料应整齐堆放,机械设备应摆放合理。临边洞口位置应按照规定设置防护栏杆,并悬挂安全警示标志。

五、其他未尽事宜,按设计、图集、规范要求实施

揭秘沥青麻筋在混凝土挡土墙中的施工技巧  第5张

以上便是今日的内容,感谢诸位的阅读和观赏,期望能对各位有所助益,热诚欢迎大家致电垂询。
