探讨涵洞与通道施工技巧

山东茂隆新材料 2023-12-12 1690


想了解涵洞以及通道的施工方法吗?今天小编来为大家介绍一下,大家一起来看看吧。

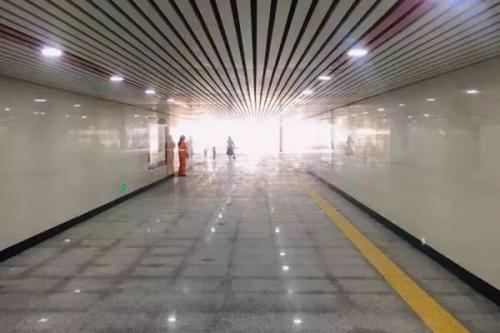

探讨涵洞与通道施工技巧  第1张

涵洞

一、石拱涵(包括通道)施工工艺

要开始拱涵施工,必须首先满足备好各种规格的石料、寻找具备高技术的砌石队伍的重要要求。

①测量放样是开始挖掘基础的第一步,需要放出控制桩的基础开挖边线。

②挖掘基础时使用挖掘机,确保严格控制挖掘深度,并安排一部分人工按照要求进行挖掘和清理工作。详细勾画基础线,并请驻地监理进行检查,进行地基承载力试验,只有符合要求才能进行砌筑作业。

③砌块石基础和墙身。要求横平竖直灰浆饱满,每4米左右留一上下贯通的沉缝。

④最好使用分层夯实填筑土牛拱,并确保拱顶尺寸准确,最好使用水泥砂浆进行抹面。

⑤砌筑块石拱圈时,块石的规格应该按照设计尺寸进行加工,特别是端头外部露面需要进行细致的加工。同时,沉陷缝也应该与墙身基础保持一致。

⑥胶泥防水层厚度为15厘米,水泥砂浆填充沉陷缝的厚度为15厘米,并在迎水面内部填充,外侧则使用胶进行处理。

⑦使用块石修建外露面的片石侧墙,并砌块石路缘石(为了获得最佳效果,建议精心设计缘石的尺寸和外露面的细加工)。

⑧在清理进出口时,请使用八字墙尺寸,并且用片石砌筑基础和墙身(对外露面最好使用块石砌筑)。

⑨当砌体砂浆达到设计要求的80%时,开始进行挖土工作,并清理洞底,然后开始铺砌基础。

⑩洞底和入口出口要使用石块进行铺设。在填土之前,洞内的部分可以铺设石块。

在台后和翼墙后的一米范围内,禁止使用重型机械进行压实,但可以采用人工或电动夯的方式进行对称分层压实,以达到95%以上的压实度。

根据要求,勾缝和抹面工作需要按照规定进行。在砌体工作中,必须定期养护,保持砂浆湿润。

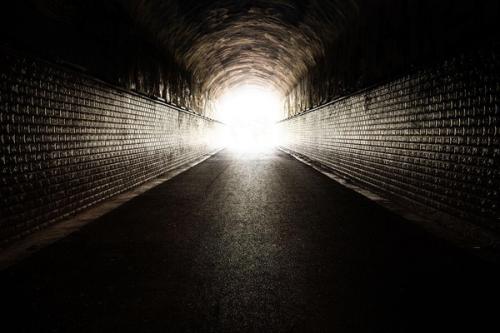

探讨涵洞与通道施工技巧  第2张

涵洞

二、钢筋砼管涵施工工艺

在进行管道施工之前,首先需要使用经纬仪确定轴线和基础开挖线,然后采用人工或机械进行开挖,当接近设计标高时,再进行人工清理修整,最后进行基底处理。

经过基础处理后,我们将使用经纬仪来精确放置轴线,确定基础平面尺寸支基础模板。在检查轴线和标高无误后,我们将浇注垫层砼。在进行基础施工时,我们要注意横坡和沉降缝的设置。接着,我们将进行养生并拆模。当涵管达到一定的强度时,我们将使用吊车进行安装。安装时,涵管的内径必须平顺,管身与基础管座要有紧密的接触,以确保管道受力均匀。管缝的宽度不应超过1厘米,并且要用沥青麻絮填塞。管节的沉降缝必须与基础的沉降缝一致,并且要用沥青麻絮塞实。管道的外侧接缝要用20号砼箍缝,并且进行良好的养生。

在基础砼强度达到80%后,需要进行支端墙模板的安装和流注砼的浇注。在浇注砼时,应注意确保模板的支撑稳固,并且使得线型的美观。当端墙砼强度达到70%时,可以进行灰土的分层压实和回填工作。接着,需要进行锥坡土体的建设和砌片石的施工,最后进行整修和交验。

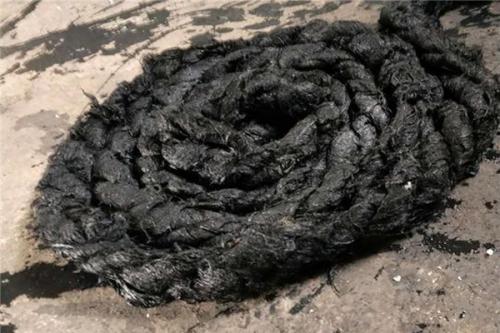

探讨涵洞与通道施工技巧  第3张

沥青麻絮

三、箱涵施工工艺

箱涵和盖板施工的区别在于基础处理完成后,进行了不同的工序。首先是打砼垫层,然后是支底板模板和绑底板钢筋,接着浇注底板砼,待底板砼强度达到75%后,可以开始绑墙身钢筋,并支起墙身模板和箱涵顶板底模。之后,进行顶板钢筋的绑扎,经过检验合格后,才能浇注墙身和顶板砼。在浇注过程中若出现施工不便的情况,可以在墙身外侧留窗口,待砼浇至窗口处再封闭。顶板砼浇注时需要注意进行二次收浆抹面,并覆盖养护材料,只有当砼强度达到设计要求的80%时才能拆除顶板模板。而箱涵则没有盖板预制、吊装和桥面砼浇注工序,但因为箱涵模板支撑和砼浇注相对困难,所以需要特别注意模板的沉降、隐变形以及砼浇注质量。

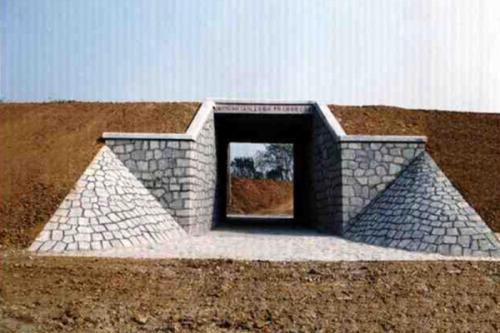

探讨涵洞与通道施工技巧  第4张

沥青麻絮

四、通道施工工艺

首先,使用经纬仪确定中线以及基础开挖边线,并使用挖掘机进行基础挖掘。接着,使用人工清理基础和边坡,并对基础底部进行夯实处理。完成灰土处理后,精确放置基础平面尺寸,并进行支模和绑筋工作。经过检验后,进行砼基础的浇注。完成浇注后,进行养护,并拆除基础模板。

当基础混凝土强度达到75%时,可以开始绑扎墙体钢筋和支撑墙体模板。在墙体施工过程中,需要注意结合部的凿毛形式和沉降缝的一致性。墙体模板采用组合钢模板进行拼装,使用钢管肋进行支撑,经过检查合格后进行混凝土浇注。混凝土通过吊车斗送入模板,并使用插入式振捣器进行密实。浇注时应控制每层厚度为30厘米,当强度达到80%时可以拆除模板。盖板在预制厂进行集中预制,模板采用钢模制作,预制后在场内编号堆放。当盖板的养生强度达到设计标准的80%时,可以使用吊装设备进行堆放,并要注意支点的位置。

在安装盖板之前,需要通过测量确保台帽的准确位置。接下来,需要倒注桥面砼,并对其标高、横坡和平整度进行严格控制,并注意保护养生。

在通道回填工作中,必须严格遵循设计图纸和技术规范的要求,先进行分层夯实,直至达到设计标准,然后再进行搭板和边坡施工。

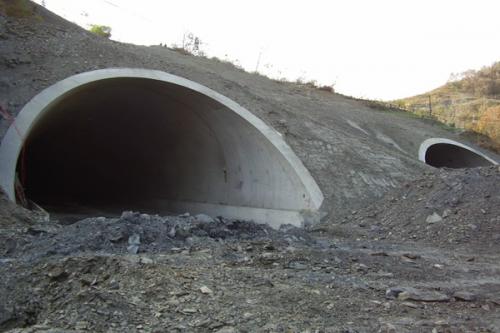

探讨涵洞与通道施工技巧  第5张

通道

五、台背回填的施工方法

根据我们在高等级公路施工方面的经验,我们非常重视构造物台背回填的工序,因为它对于高速公路行车的平稳和舒适起着关键作用。

1、回填所使用的所有材料必须符合技术规范的要求。填料应该能够充分压实,并具备良好的透水性,不得含有任何草根、腐植物或冻土块等杂质。回填石灰土应该按照要求进行拌合。

2、回填作业应进行分层填筑,具体填厚应根据使用的压实机型而定,一般每层填厚不超过10-15厘米。同时,在进行分层填筑时,应尽量确保摊铺厚度均匀、平滑。在雨季进行回填时,填筑面应设置成3%-4%的坡度,以便于排水。

3、回填构造物时应遵守双边对称的原则,并确保在近似相同的高度进行,以避免不均匀的回填导致对构造物的损害。

4、回填基坑时,必须确保排干积水后进行作业,并且需要取得监理工程师的同意。坡度靠近路基的地方应被挖成台阶,以确保回填质量。

5、在回填之前,需要将断面划分为回填的不同层次,确定进行检测的频率,并完成检测记录的填写。

6、在填筑过程中,必须指派专人负责,明确每个构造物的回填责任人。

7、不同种类的土质应该分别进行分层填筑,不允许混合使用。回填土必须经过筛选,其中的含水量应接近最佳含水量。

8、在施工过程中,需要按照设计图规定的要求进行回填高度。对于轻型桥(涵)台来说,未吊装梁(板)之前,不得超过允许的回填高度。

9、当圆管涵顶部回填土的高度超过50厘米时,才可以允许车辆通行。在车辆通过圆管涵时,必须减速并避免对圆管造成压力,以免损坏。

10、必须对每层回填进行压实度检验,并要求压实度检验记录与填筑高度相一致,以确保符合技术规范要求。

探讨涵洞与通道施工技巧  第6张

通道

以上是今日所分享的内容,感谢各位的阅读和观赏,希望对大家有所裨益,热烈欢迎各位随时致电咨询。
