圆管涵是怎么施工的?

山东茂隆新材料 2023-03-17 2999


涵洞有很多种。今天小编来聊一聊圆管涵的施工要点是什么?下面一起看看吧。

圆管涵由洞体和洞口两部分组成。孔体是水道的主体,主要由管体、基础和节点组成。洞口是洞身、路基和水流通过三者的连接不同部位,主要有八字墙和一字墙两种结构洞口进行型式。

圆管涵的管身通常由钢筋混凝土构成,管径一般包括0.5米、0.75米、1米、1.25米和1.5米五种,管径的大小根据排水要求选择,多采用预制安装,预制长度通常为2米。当采用0.5米或0.75米管径时用单层钢筋,而孔径在1米及1米以上时采用双层钢筋。0.5米管径时其管壁厚度不小于6厘米,0.75米管径时管壁厚度不小于8厘米,1米管径时管壁厚度不小于10厘米,1.25米及1.5米管径时管壁厚度不小于12厘米。下面以淮安348项目圆管涵为例,对圆管涵各项工作工序可以进行分析详细信息描述。

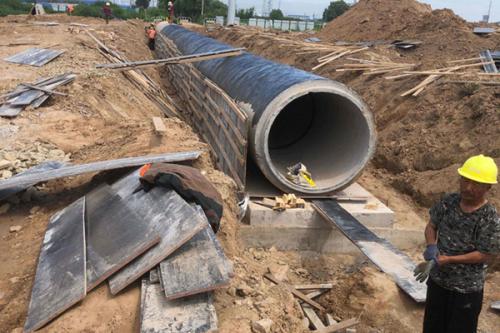

圆管涵是怎么施工的?  第1张

一、结构简介

圆管涵长35.04m,管径1.5m,管基采用120°型式,混凝土标号C20,管基底至管内底厚度45cm,管基宽2.2m,开挖深度3.4米。涵底地基容许承载力150kPa,设计要求基底换填0.6m碎石,沉降缝每4~6m设置一道。圆管涵接头采用20厘米宽1:3水泥浆抹带,外刷沥青两层。管涵沉降接头处理采用粗铅丝浸沥青麻绳和浸沥青麻布粘结处理。

涵背填料采用6%石灰土回填,压实度≥96%,采用小型夯机或液压夯机压实。

二、各工序操作要点

1、基坑开挖

基坑开挖前,对周围水系进行调查分析,对既有沟渠进行前期截流、排水、引导等措施,防止基坑施工进水,使基坑浸水,同时开挖截水沟,防止地表水倒流

2、基底换填

①本涵洞基底换填60cm碎石,基坑一次开挖至基底以下60cm,检测承载力,承载力大于设计规定的80kpa,进行分层换填分层压实,第一层换填40cm,第二层换填30cm,压实机具采用小型平板夯机,型号HCD90。

②换填基底标高采用水准仪进行控制,不得低于设计值,允许偏差为+50mm。

③换填压实后采用轻型触探法进行承载力检测,承载力≥150kPa。

3、管基础—模板安装

①基础模板采用1.3cm厚木模,围檩采用Ф48×2.7mm钢管和4×9cm方木组合。

②计算支撑桩位置,带线打入基底,入土厚度20cm。

③模板拼缝位置为防止漏浆,采用双面胶封堵。

④基础进行模板工程安装施工完毕,安装拉条钢筋为第二层抗肩混凝土结构模板可以提供技术支撑,并起到拉紧模板,防止错台、漏浆等质量通病的作用。拉条预埋入基础砼25cm,外露20~25cm(背肋部分为25cm),横向间距为1m。

4、第一层基础混凝土浇筑

①混凝土到场后进行坍落度检测,坍落度控制在160mm~200mm,检测合格采用跳仓浇筑。

②浇筑采用悬灌方式进行。浇筑前,应将桶内杂物清理干净并用水湿润,不得有明水。

③在浇筑过程中同步取样做混凝土试块 。

④混凝土浇筑标高低于管节底3cm,以利于后续拼缝和沉降缝工序的施工。

⑤ 混凝土初凝前在管涵轴线两侧15cm处预埋10cm长定位钢筋,钢筋高出混凝土面4.26cm。

⑥混凝土浇筑完毕,初凝后采用土工布覆盖,终凝后洒水养生不小于4d。

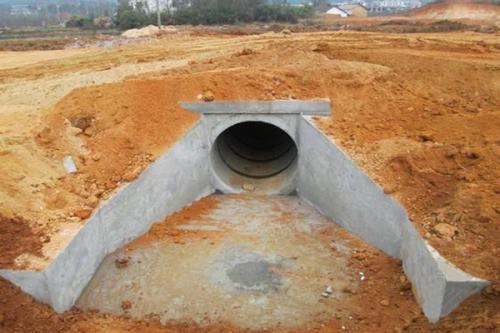

圆管涵是怎么施工的?  第2张

5、管节安装

①在安装前,涵洞的中心线和轴线要精确地铺设在管道基础的第一层上。

②准确放出每个管接头的位置并做好标记,作为安装时管接头的安装位置。

6、管节接缝抹带施工

①管节接缝两侧各10cm范围内混凝土进行凿毛处理。

②安装防裂钢筋网与圆管涵密贴。

③采用1:3水泥砂浆进行抹带施工,管口接缝内勾缝施工,抹带宽度20cm,厚度为3cm,要求均不得小于设计值。

④在雨刮器建造完成后,及时用塑胶薄膜及土工织物覆盖水以进行固化,固化时间不得少于4天。

7、沉降缝施工

① 沉降缝每4~6m设置1道,管节沉降缝与基础沉降缝需垂直且形成通缝。

②管节安装时需保证沉降缝宽度为15mm。

③沉降缝处施工防水层,防水层宽度为20cm,提前将麻布进行裁剪。

④沉降缝用沥青麻絮填塞,麻绳外裹四层沥青浸渍麻布,并用四根粗铅丝在管壁周围扎牢,外层涂两层沥青防水层。

8、第二层抗肩基础进行模板工程安装

① 模板采用1.3cm厚木模,背肋采用5×5方木。

②用拉条拉紧模板,紧贴第一层基础,每隔1米设置一次主后梁,上部用钢管定位加固。

③为确保模板不偏向一侧,模板上开口由短木方和管涵对称支撑。

④模板安装完成后,检查平面位置、顶标高、节点连接及纵横向稳定性,签字后方可浇筑混凝土。

9、C20管基第二层混凝土浇筑及养护

①混凝土进场后,应及时检测混凝土的坍落度,合格后方可浇筑混凝土。

②本次混凝土浇筑按顺序,分层对称浇筑,分层厚度为30厘米,振捣采用插入式振动器,振捣时移动间距不得超过振动器作用半径的1.5倍,振动棒不要触碰模板,振动棒要插入下层混凝土50~100毫米。

③浇筑工作完成,初凝后采用土工布覆盖,终凝后洒水养生,根据不同天气变化情况我们每天通过洒水次数不小于3次,保证土工布湿润,养生发展时间要求不小于4d,待混凝土结构强度达2.5兆帕时拆模。

10、台背回填

①清除基底积水和淤泥

②两侧边坡挖设1m宽内倾2%的台阶。

③管道两侧要对称、分层回填夯实。

④回填至涵洞基础襟边处时,沿接缝或沉降缝周围设置厚度20cm,顶宽25cm粘土保护层。

⑤管顶以上50厘米范围内的夯实要采用轻夯,增加夯实遍数,减少层厚,压实度≥96%。

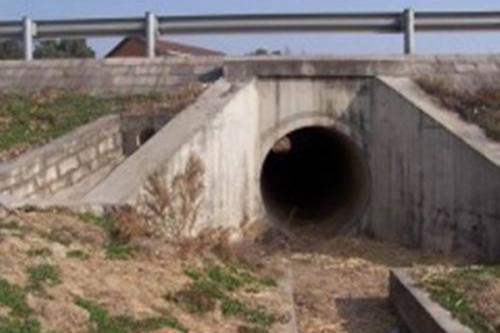

圆管涵是怎么施工的?  第3张

以上就是管涵的施工过程,希望能对您有所帮助,如果您有什么不懂的,欢迎与我们的工作人员联系,我们将竭诚为您服务,期待我们今后的合作。
