涵洞设计中常见问题及解决技巧

山东茂隆新材料 2024-02-26 2937


涵洞是在高速公路上不可缺少的,我们都知道修建高速公路时,一旦确定好设计方案,那就是遇山挖洞,遇水架桥的,所以在高速路上行走时,涵洞会遇见很多,在涵洞的施工中往往会用到沥青麻絮,比如说沉降缝就需要它来填,那么涵洞在设计时往往也会出现一些问题,今天小编来聊一聊出现的问题和解决措施。

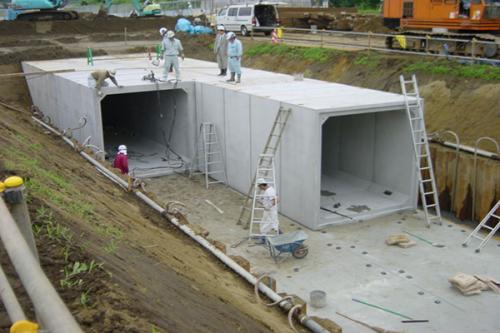

涵洞设计中常见问题及解决技巧  第1张

涵洞

1、功能性的问题

(1)涵洞经常会洞口堵塞、洞内淤积,现在的高速路会取消圆管涵孔径1.0和1.25m的,采用1.5和1.8m的,这是为什么呢?

①出现的原因:因为涵洞的设计高程往往与实际不符,洞口在后期会沉降比较大,洞口平面与河道衔接不顺,堵塞物清理不及时的话,涵底纵坡会偏小。

②解决的方法:综和上面的原因,涵洞位置以及数量应该整体考虑,合理布设,尽量减少后期的沉降,后期养护时,也要及时对洞口、洞内的堵塞物以及锥坡长草进行清理,高速路建议选择孔径不小于1.5m的圆管涵,这样方便清淤。

(2)涵洞长时间经过水浸以后,涵顶会刮擦,涵洞会废弃,为什么会出现这种情况呢?

①出现的原因:这是因为涵内排水系统不畅,或者未设置,涵洞的净空不足,还会有超高车辆违规通行,管理不善,涵洞只能废弃了。

②解决的方法:结合上面的原因,我们应该根据衔接道路的实际情况,合理设置纵坡,一定要尽量避免洞身位于凹曲线底部,洞内设置排水设施,还要保持排水顺畅,养护部门也要及时疏浚,还得设置好明显的限高标准,必要时要设置限高门架。

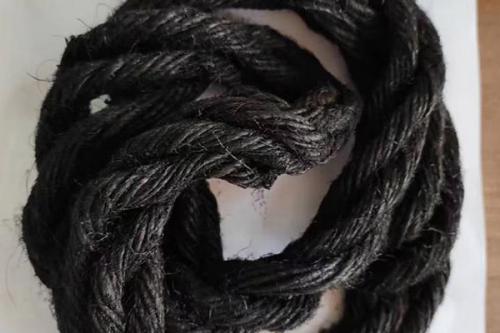

涵洞设计中常见问题及解决技巧  第2张

沥青麻絮

2、技术性的问题

(1)像一些纵向裂缝、斜裂缝、网状裂缝、纵向裂缝、墙身裂缝、拱顶纵裂、横向裂缝等等

①出现的原因:引起这些的原因是温度的影响以及混凝土收缩引起的表面短细裂缝,结构厚度偏小,配筋不够,超载以及不均匀沉降等原因引起的结构性裂缝,施工措施不当也会导致施工裂缝。

②解决的方法:面对这些问题,可以采用合理的结构尺寸和配筋率,当然也得考虑超载的影响,加强防裂钢筋网的设置,再严格施工措施,这样能够保证施工质量。

(2)沉降缝渗水、底部涌砂、填料脱落、沉降缝错台

①出现的原因:引起这些问题的原因是不均匀沉降引起的错台现象,填缝料填塞不密实、老化脱落致使沉降缝渗水,然后水流将台背回填砂带出,产生涌砂现象,就会造成台背掏空。

②解决的方法:面对这些问题,在填料时要采用沥青麻絮,不能用乳化沥青浸泡,盖板涵的预制盖板顶面要加铺油毛毡层,盖板涵、箱涵台后回填砂改成非黏性土。

3、还有一些其它的问题,这些主要是解决混凝土剥落的问题,在八字墙边缘外加铺2m长的铺砌,解决洞口铺砌冲刷的问题,像一些软基段涵洞两侧出现明显的跳车现象,通道口出现积水现象,洞口的横向排水沟及其盖板破损比较严重等等。

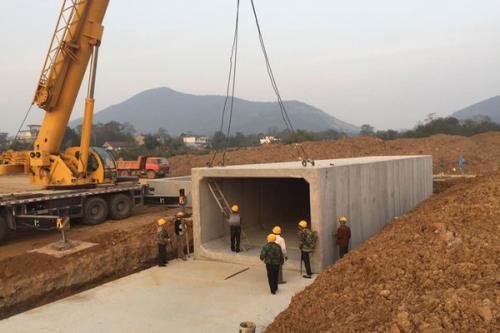

涵洞设计中常见问题及解决技巧  第3张

涵洞

上面就是涵洞常常出现的一些问题,可以看出有功能性的、技术性的等等,当然在施工中填塞沉降缝时可以用沥青麻絮在做,这种材料是非常好用的填缝材料。
