沥青麻絮施工过程中需要加水吗

沥青麻絮常用在伸缩缝、沉降缝等部位的防水处理中。它可以实现缝隙的密闭性、耐久性及抗渗性。那么，它在施工过程中要不要加水呢？

一、沥青麻絮的材料特性与工艺要求

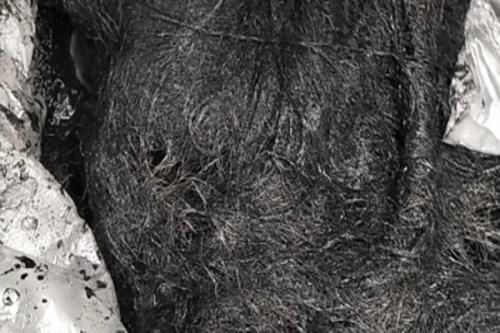

沥青麻絮是由麻絮与热沥青混合制成，通过浸渍工艺让麻纤维充分裹覆沥青，形成有柔韧性和粘结性的复合材料。它的核心工艺要求包括：

1、沥青加热温度控制：一般要加热至160-180℃，确保沥青呈流动状态，便于与麻絮充分融合。

2、麻絮预处理：要撕松成絮状，去除杂质，保证纤维分散性，避免结块影响填充效果。

3、拌和温度与时间：拌和温度要控制在140-160℃，避免高温导致沥青老化或低温影响粘结性。

从工艺逻辑看，沥青麻絮的制备要依赖高温环境下的物理融合，而非通过化学改性或添加液态介质（如水）实现性能优化。所以，传统工艺中并不存在加水环节。

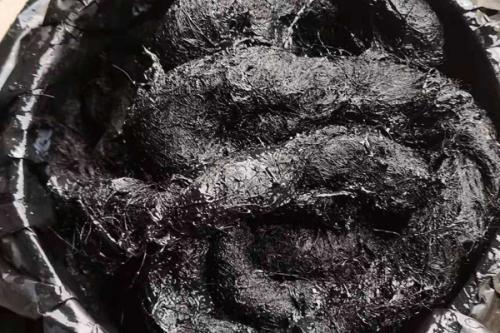

二、加水对沥青麻絮性能的潜在影响

如果在沥青麻絮制备过程中引入水分，可能引发以下风险：

1、粘结性降低：水分会破坏沥青与麻絮的界面结合，导致填充层出现孔隙或剥离现象。

2、耐久性下降：残留水分在温度变化下反复汽化与冷凝，加速沥青老化，缩短填缝层使用寿命。

3、施工隐患：水分蒸发过程中可能形成气泡，导致填充层密实度不足，引发渗水或裂缝。

行业规范明确要求，沥青类材料施工要严格控制含水量。比如，《公路沥青路面施工技术规范》规定，集料含水量超过5%时要预先干燥处理。这一原则同样适用于沥青麻絮的施工，所以，在施工时是不需要加水的。

三、特殊场景下的工艺调整与替代方案

虽然传统工艺不需要加水，但在极端环境下，比如低温施工，可通过以下措施优化性能：

1、加热保温：对沥青及麻絮进行预热处理，确保拌和温度符合规范。

2、添加剂应用：采用改性沥青（如SBS改性剂）提升低温抗裂性，而非依赖水分调节。

3、机械化施工：使用热熔灌缝车精准控制材料温度与填缝深度，减少人工操作误差。

这类调整都基于材料性能优化，而非通过添加液态介质实现。

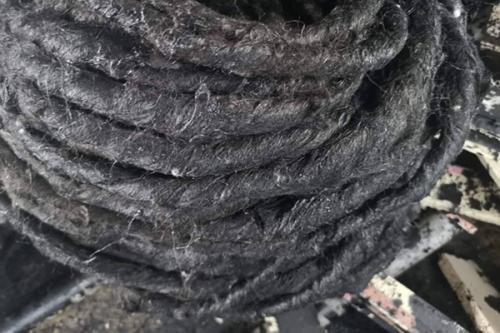

四、行业实践与标准依据

现行行业标准对沥青麻絮施工提出明确要求：

1、材料配比：沥青与麻絮重量比一般为3:7，要通过试验确定最佳配比。

2、分层填筑：首次填筑至缝深2/3，间隔2小时后二次填筑，预留膨胀空间。

3、压实工艺：采用木棍反复戳压，确保麻絮纤维相互咬合，提升密实度。

上述规范都未提及加水环节，反而强调温度控制、分层施工及压实度管理，进一步验证了不需要加水。

从上面可以看出，沥青麻絮施工的核心在于通过高温融合与机械压实实现缝隙密闭，而不是依赖水分调节。行业实践与标准规范都明确禁止加水，加水可能会引发粘结性下降、耐久性受损等风险。
